Linköpings Universitetssjukhus genomgår en omfattande om- och nybyggnation där flera miljöer, både ute och inne, anpassas till ”Framtidens Universitetssjukhus”. Vid upprusningen av en befintlig innergård väderskyddas markarbetet, blanda annat för att underliggande kulvertar och rum inte ska riskeras att utsättas för nederbörd. Väderskyddet projekterades dessutom som fristående och rullbart.
Utmanande projekt
Sedan ett drygt år tillbaka har P&L Byggställningar projekterat en ställning med väderskydd över en av sjukhusets innergårdar. I samarbete med Layher och WSP utfördes en detaljerad och väl genomarbetad projektering.

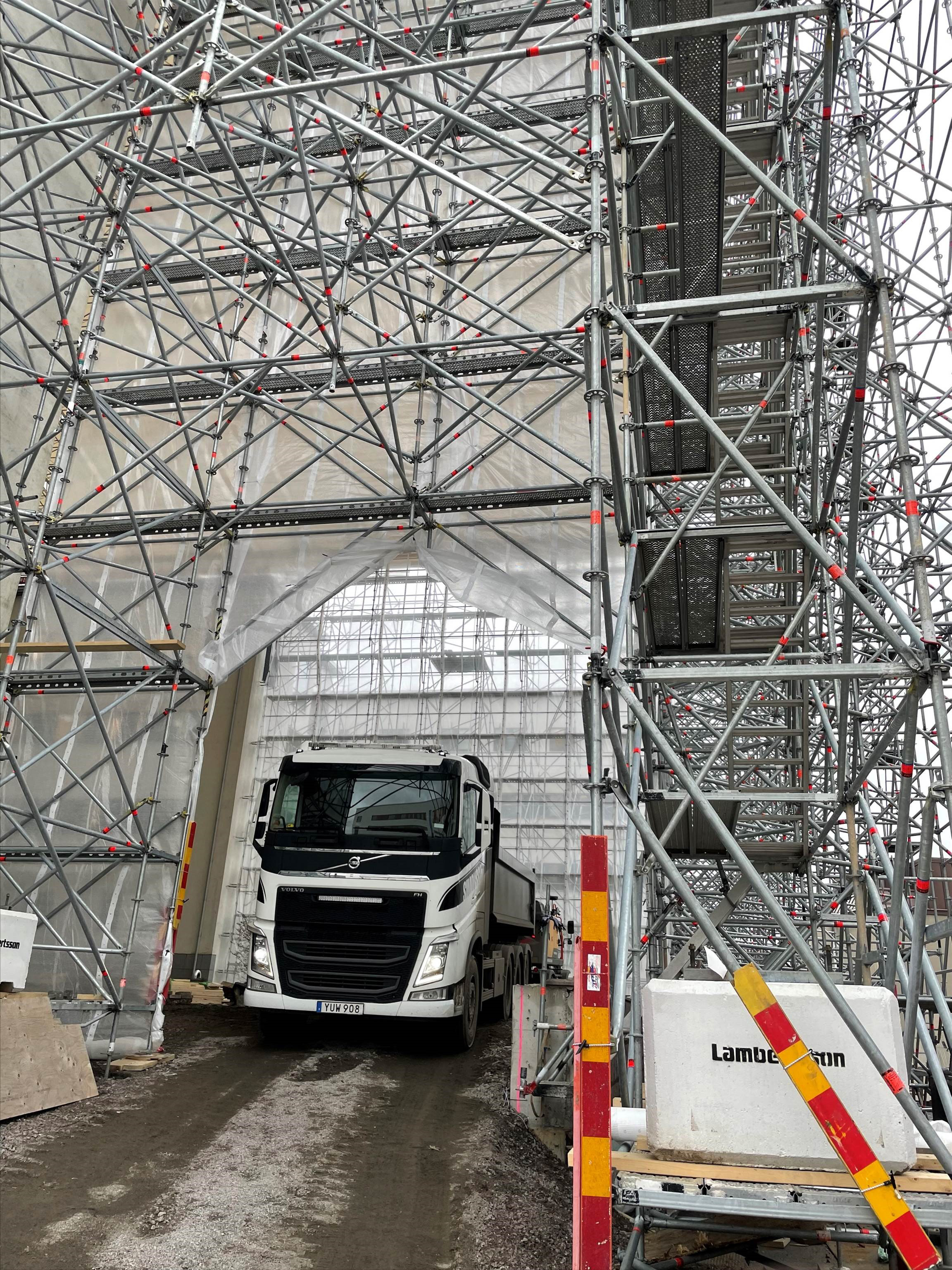

Under förarbetet kom man fram till att ställningen skulle formas som ett U, vara fristående och få en höjd mellan 20 och 30 meter. Dessutom skulle en portal integreras för lastbilstrafik och en lastramp för enkel hantering av markrester. För smidig montering behövde väderskyddet också vara rullbart och fästas i intilliggande fastighet. Väderskyddet skulle få en spännvidd på 38 meter och vara 48 meter långt.
- Det fanns flera utmaningar, en var de tomma utrymmen och håldäck under vissa delar av innergården, där vår stödställning skulle stå. Det har lett till att vi behövt fördela ut trycket på en ganska stor markyta. En annan utmaning var att vi behövde förankra väderskyddet i en smideskonstruktion i intilliggande fastighets yttervägg, när dess tak inte klarade av väderskyddets belastning. En tredje var att det är det är stor platsbrist vid innergården, inte minst märkbart under montaget av väderskyddet, berättar Ludvig Skagerstedt, projektspecialist och ägare på P&L Byggställningar.
Väl projekterat resulterade i smart montage
Inför att ställningsentreprenören P&L Byggställningar skulle utföra montaget gick de först igenom lösningen med montörerna digitalt.
- Förslagsritningarna från Layher har varit till nytta för våra montörer. Man får så mycket bättre förståelse hur alla delar synkas med varandra när man ser lösningen i 3D. Från diagonaler, till placering av ballasten och så vidare. Stödställningen är konstruerad som ett U, med en minsta bredd på 4 meter och största på 8,2 meter, det har tagit det mesta av vår montagetid, menar Ludvig.
Takstolarna till väderskyddet monterades delvis på mark och lyftes på plats i sektioner, på grund av det begränsade utrymmet vid innergården.
- Vi valde att lyfta två tredjedelar av takstolen, som vi monterat på backen, upp på en ställningskonstruktion som vi kallar ”prispallen”, högst upp i gavelställningen. Därefter resterande del som vi monterade samman från ”prispallen”, sen kunde vi rulla dem vidare en och en. Rullbarheten var en stor fördel under montaget när kranen inte räckte så långt. På plats monterade vi 50 och 250 cm breda takdukar. Nu står det här fristående väderskyddet uppställt under ett halvår, säger Ludvig.
De olika projekten i ”Framtidens Universitetssjukhus” ska uppfylla hållbarhetskrav inom miljö- och energi och utförs fram till 2024 på sjukhusområdet.
